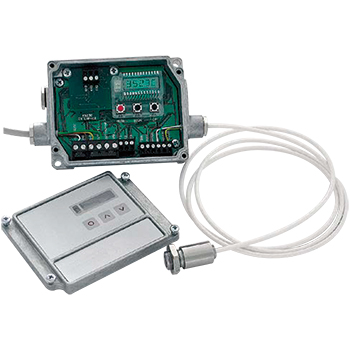

IRCT20 赤外線放射温度トランスミッタ
⼩型センサヘッドによる⾮接触での温度監視、制御に
IRCT20はセンサヘッド長28mmの小型非接触温度トランスミッタです。センサヘッドはM12ネジ、またはオプションのブラケットで固定できます。スポット径比は標準22：1、オプションでφ0.6ｍｍ（@10mm）の小スポット径対応も可能です。設備保全、機器への組み込み、プロセス温度測定・制御に使用できます。
-
■ 特長
- 28mmのコンパクトなセンサヘッド（M12ネジ）
- 電圧、電流、熱電対出力
- 小スポットφ0.6mmオプション
型番製品名/製品説明
IRCT20小型非接触温度トランスミッタ
■ テクニカルデータ
| 測定範囲 | -50～+975℃（スケール変更可能） |
| スペクトル感度 | 8～14μm |
| スポット径比 | 22：1（標準）または1.5：1（オプション） |
| システム精度 | ±1%または±1℃のどちらか大きい方 |
| 再現性 | ±0.5%または±0.5℃のどちらか大きい方 |
| 仕様基準温度 | 23±5℃ |
| 温度係数 | 0.05%または0.05℃/Kのどちらか大きい方 |
| 温度分解能 | 0.1℃ |
| 応答時間 | 150ms（95%） |
| 放射率 | 0.100～1.100可変 |
| 出力信号 | 0～20ｍA/4～20mA：最大500Ω（DC8～36V） 0～5V/0～10V：負荷抵抗最小100kΩ J/K熱電対：20Ω |
| 供給電圧 | DC8～36V（消費電流Max.100mA） |
| ケーブル長 | 1m（標準）/3m/5m |
| 保護等級 | IP65（NEMA-4） |
| 動作温度 | センサヘッド：-20～+180℃、電子回路ケース：0～65℃ |
| 保存温度・湿度 | センサヘッド：-40～+180℃、電子回路ケース：-40～+85℃ いずれも10～95%RH（結露なきこと） |
| 振動（センサヘッド） | IEC68-2-6準拠 3G、11～200Hz各軸 |
| 衝撃（センサヘッド） | IEC68-2-27準拠 50G、11ms各軸 |
| 電源 | DC8～36V |
| 寸法・重量 | 120×70×30mm/40g（測定ヘッド）、420g（電子回路ケース） |
