GTMU-MP-APシリーズ 温度トランスミッタ
スケーリングが可能な4〜20mA/0〜10V/0〜1V出⼒温度トランスミッタ

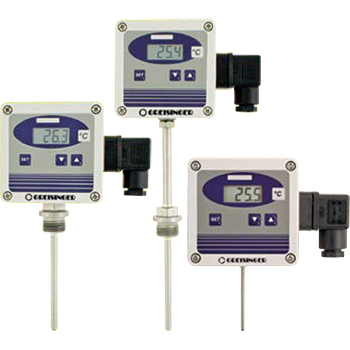

GTMU-MPシリーズは測定範囲-50℃から+400℃の、Pt1000/2線式センサを使用した温度変換器です。幅広い用途に使用でき、本体は現場で温度を確認できるディスプレイ付きです。出力信号は自在にスケーリング可能です。プローブはプロセス直結式、可動取付けネジ付、壁掛け型の3種類から選択できます。
-
■ 特長
- 幅広い用途
- 出力信号はスケーリング可能
- 温度を現場で確認できるディスプレイ標準装備
- ユーザーによる調整が可能
型番製品名/製品説明
GTMU-MP-AP1プローブ直結型
GTMU-MP-AP2プローブ直結型・ 可動取り付けネジ
GTMU-MP-AP3壁掛け型
■ テクニカルデータ
| GTMU-MP-AP1 | GTMU-MP-AP2 | GTMU-MP-AP3 | |
|---|---|---|---|
| タイプ | プローブ直結型 | プローブ直結型・可動取り付けネジ | 壁掛け型 |
| 標準仕様 | ネジ直径1/2 プローブ長100mm シース径6mm | ネジ直径1/2 ネックチューブ100mm プローブ長100mm シース径6mm | プローブ長50mm シース径3mm |
| 測定範囲 | -50.0～+400.0℃ | ||
| 精度 | 温度表示±(0.2℃+0.4%rdg) 出力±(0.2%f.s.)（対ディスプレイ表示値） |
||
| プローブ | Pt1000 2線式 DINクラスB | ||
| 出力信号 | 4～20mA：RA[Ω]≦(UV[V]-12V)/0.02A 0～1V/0～10V：RL[Ω]＞3000Ω（0～1（10）V） ※いずれもスケーリング可 |
||
| 逆接保護 | 50V永久保護 | ||
| ディスプレイ | 高さ約10ｍｍ、4桁表示LCDディスプレイ | ||
| 動作温度 （電子回路） | -25～+70℃、0～95％RH（結露なきこと） ※温度変化による結露の可能性がある場合は、防水コーティングタイプをご使用ください。 |
||
| 保管温度 | -25～+70℃ | ||
| プローブチューブ | ステンレススチール | ||
| 電気接続 | L字プラグ（EN175301-803/A（IP65）準拠） | ||
| 機能 | 最大/最小値、オフセットおよびスロープのデジタル調整機能、出力信号のスケーリング可（治具不要） | ||
| 電源 | 4～20mA出力用：DC12～30V、0～10V出力用：DC18～30V | ||
| 本体寸法 | 80×82×55mm ABS製（IP65） | ||
| 同梱品 | 本体、取扱説明書 | ||
